Постановление Главы г. Владивостока от 22.12.2021 N 4412 "О внесении изменений в постановление администрации города Владивостока от 21.08.2020 N 3266 "О подготовке документации по планировке территории в части разработки проекта планировки территории и проекта межевания территории для размещения линейного объекта в районе проспекта 100-летия Владивостока, 90 в городе Владивостоке"

22.12.2021

г. Владивосток

N 4412

N

п/п

Наименование разделов

Содержание

1.

Вид градостроительной документации

Документация по планировке территории (в составе проекта планировки территории и проекта межевания территории) для размещения линейного объекта в районе проспекта 100-летия Владивостока, 90 в городе Владивостоке (далее - Документация)

2.

Основание для выполнения работ

Генеральный план Владивостокского городского округа, утвержденный решением Думы города Владивостока от 15.09.2008 N 119

3.

Исполнитель

Инженерные изыскания и (или) отдельные их виды выполняются лицами, указанными в части 2 статьи 47 Градостроительного кодекса Российской Федерации

4.

Основная нормативная правовая и методическая база

1. Градостроительный кодекс Российской Федерации.

2. Земельный кодекс Российской Федерации.

3. Федеральный закон от 08.11.2007 N 257-ФЗ «Об автомобильных дорогах и о дорожной деятельности в Российской Федерации и о внесении изменений в отдельные законодательные акты Российской Федерации».

4. Постановление Правительства Российской Федерации от 31.03.2017 N 402 «Об утверждении Правил выполнения инженерных изысканий, необходимых для подготовки документации по планировке территории, перечня видов инженерных изысканий, необходимых для подготовки документации по планировке территории, и о внесении изменений в постановление Правительства Российской Федерации от 19 января 2006 г. N 20».

5. Приказ Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 25.04.2017 N 739/пр «Об утверждении требований к цифровым топографическим картам и цифровым топографическим планам, используемым при подготовке графической части документации по планировке территории».

6. СП 47.13330.2016 «СНиП 11-02-96. Инженерные изыскания для строительства. Основные положения».

7. СП 11-104-97 «Свод правил. Инженерно-геодезические изыскания для строительства».

8. СП 11-105-97 «Свод правил. Инженерно-геологические изыскания для строительства».

9. Действующие технические регламенты, санитарные правила и нормы, строительные нормы и правила, иные нормативные документы

5.

Виды изысканий

Инженерно-геодезические изыскания;

инженерно-геологические изыскания

6.

Объект инженерных изысканий

Территория в районе проспекта 100-летия Владивостока, 90 в городе Владивостоке (далее - Территория). Площадь Территории всего - 17 га

7.

Границы территории проведения инженерных изысканий

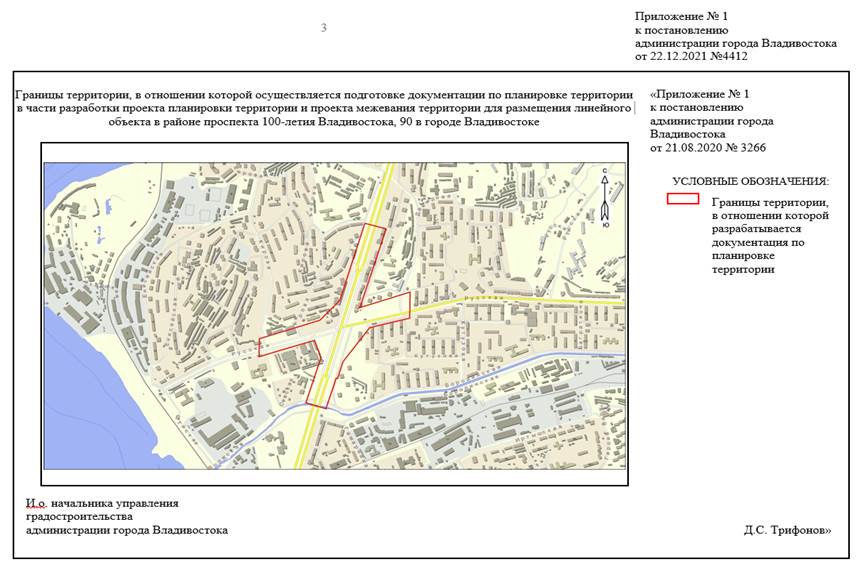

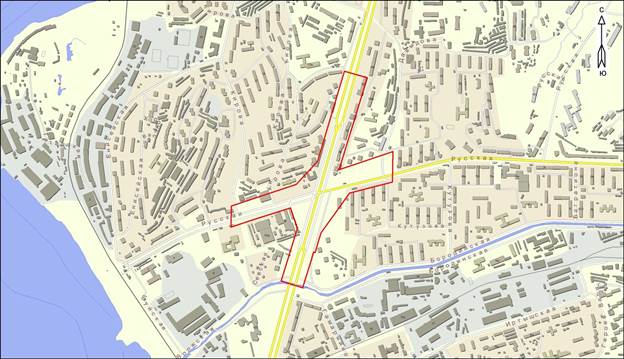

Границы территории проведения инженерных изысканий обозначены в приложении к настоящему заданию

8.

Описание планируемых к размещению объектов капитального строительства

Линейный объект транспортной инфраструктуры местного значения

9.

Исходные данные

Сбор исходных данных, необходимых для выполнения инженерных изысканий в целях подготовки Документации, осуществляет исполнитель

10.

Инженерно-геодезические изыскания

10.1.

Цель проведения

инженерно-геодезических

изысканий

Получение актуальных инженерно-топографических планов, планов (схем) существующих подземных и надземных инженерных сооружений с их техническими характеристиками, фондовых материалов (топографических карт, данных дистанционного зондирования Земли, включая аэро- и космоснимки, ортофотопланы) в графической и/или цифровой форме предоставления информации, необходимых для подготовки Документации

10.2.

Основные требования к результатам инженерно-геодезических изысканий для подготовки Документации

Цифровой топографический план должен быть выполнен в масштабах 1:500 или 1:1000, создан в соответствии с системой координат, используемой для ведения Единого государственного реестра недвижимости, и содержать следующие элементы:

- наименования географических объектов;

- рельеф сухопутной части Территории с применением горизонталей, отметок высот характерных точек местности в государственной системе нормальных высот и условных знаков обрывов, скал, воронок, осыпей, оврагов, оползней, ледников и иных условных знаков;

- гидрография и гидротехнические сооружения;

- растительный покров и грунты (древесная, кустарниковая, травянистая растительность, пашни, болота, прочие земли (пески, каменистые россыпи, нарушенные земли и другие);

- подземные и надземные линейные объекты;

- объекты промышленной, социальной, транспортной инфраструктур и иные здания, строения, сооружения, не являющиеся линейными;

- границы населенных пунктов;

- границы поселений, городских округов;

- границы муниципальных районов;

- границы субъектов Российской Федерации;

- государственная граница Российской Федерации.

Работы произвести в системе координат МСК-25 и в Балтийской системе высот 1977 года.

Топографическую съемку ситуации и рельефа выполнить в масштабах 1:500 с сечением рельефа через 0,5 м под проектируемый съезд и кабельную линию в границах, указанных в приложении к техническому заданию.

При съемке указать координаты всех элементов путей с указанием радиусов и длины кривой, дать привязку к пикетажу главного пути центров стрелочных переводов, существующих опор контактной сети, релейных шкафов и светофоров, сигнальных точек, искусственных сооружений, переездов и т.п.

Выполнить съемку плана и профиля существующих путей с отметками основной площадки земляного полотна.

В границах съемки снять все подземные и наземные коммуникации с указанием назначения, числа и марок проводов и кабелей, с указанием адресов и телефонов владельцев и согласованием их местоположения. Положение коммуникации в границах съемки должно быть согласовано с владельцами коммуникаций. В местах пересечения воздушных линий с проектируемой линией ВЛ-10 кВ выполнить съемку пересечений в одном пролете с указанием высоты подвеса и стрелы провеса проводов, количество изоляторов и схему армировки опор.

Выполнить нивелирование элементов колодцев.

На съемку нанести все напольные объекты СЦБ и связи (ящики, муфты, сигналы с указанием их наименования), отметки верха и дна колодцев, земли у колодцев, отметки верха и низа труб, примыкающих к колодцам, каналов и т.п.

По существующим коммуникациям указать глубину их залегания, дать их характеристику.

Съемку подземных и наземных коммуникаций выполнить в соответствии с СП 11-104-97 «Свод правил. Инженерно-геодезические изыскания для строительства».

Подготовить технический отчет, состоящий из текстовой (в том числе выводы и рекомендации по строительству) и графической частей, приложений.

Информацию в текстовой форме представить в форматах DOC, DOCX, TXT, RTF, XLS, XLSX и/или ODF. Информацию о векторном виде представить в формате DWG.

Объем указанных работ должен обеспечивать получение актуализированных топографических карт (планов) территории, на которой планируется размещение объектов капитального строительства

11.

Инженерно-геологические изыскания

11.1.

Цель проведения

инженерно-геологических

изысканий

Получение материалов и данных об инженерно-геологических условиях Территории для выделения элементов планировочной структуры и установления границ земельных участков, на которых предполагается расположение объектов капитального строительства, включая линейные сооружения

Выполнить обследование балластного слоя (мощность и род балласта, его загрязненность) в границах, указанных в приложении к техническому заданию

11.2.

Категория сложности инженерно­геологических условий

II (средняя)

11.3.

Основные требования к результатам инженерно-геологических изысканий для подготовки Документации

Учесть в программе инженерных изысканий следующие виды работ:

- сбор и обработку материалов изысканий и исследований прошлых лет;

- дешифрирование аэро- и космических снимков, а также рекогносцировочные обследования;

- анализ сейсмичности и сейсмотектонических условий (сбор и анализ сведений о сейсмичности (каталогов и описаний землетрясений) и о сейсмотектонических условиях Территории);

- рекогносцировочное обследование Территории; инженерно-геологическую съемку масштаба 1:5000 (при необходимости);

- подготовку технического отчета, состоящего из текстовой (в т.ч. выводы и рекомендации по строительству) и графической частей, приложений;

- подготовку карты инженерно-геологического районирования Территории масштаба 1:5000;

- подготовку карты территорий, подверженных риску возникновения чрезвычайных ситуаций природного и техногенного характера, масштаба 1:5000.

Карты должны быть составлены на основе использования архивных и фондовых геологических, гидрогеологических, инженерно-геологических и других карт, а также результатов инженерно-геологических изысканий прошлых лет.

При недостаточности имеющихся материалов выполнить инженерно-геологическую съемку в масштабе 1:5000.

Все графические материалы должны быть созданы в соответствии с системой координат, используемой для ведения Единого государственного реестра недвижимости.

Объем указанных работ должен обеспечивать получение информации о характеристиках инженерно-геологических условий Территории для принятия решений по ее использованию (определение планируемого размещения объектов) и оценки возможности воздействия на намечаемые объекты строительства опасных геологических и инженерно-геологических процессов и явлений.

Работы произвести в системе координат МСК-25 и в Балтийской системе высот 1977 года.

Подготовить технический отчет, состоящий из текстовой (в т.ч. выводы и рекомендации по строительству) и графической частей, приложений. Информацию в текстовой форме представить в форматах DOC, DOCX, TXT, RTF, XLS, XLSX и/или ODF. Информацию о векторном виде представить в формате DWG.

Технический отчет по результатам инженерно-геологических изысканий должен быть выполнен в соответствии с подпунктом 6.2.2.3 пункта 6.2 раздела 6 СП 47.13330.2016 «СНиП 11-02-96. Инженерные изыскания для строительства. Основные положения»

В границах, указанных в приложении 1 к техническому заданию, пробурить необходимое для проектирования количество скважин для нового путевого развития и кабельной трассы согласно СП 47.13330.2016.

Установить условия залегания грунта существующего земляного полотна, определить состав физико-механических свойств грунтов, установить положение уровня грунтовых вод. Выполнить геологические скважины под земляное полотно и проектируемую трассу кабеля.

Нанести геологические данные на следующие материалы: продольные и поперечные профили.

В результате выполненных работ представить следующие материалы:

 - инженерно-геологический отчёт;

 - план трассы с расположением буровых скважин;

 - колонки геологических выработок;

 - расчётные характеристики грунтов согласно действующим нормативным документам;

 - литологический разрез с указанием уровней грунтовых вод;

 - продольные и поперечные профили с нанесенными геологическими данными и нумерацией скважин;

 - ведомость лабораторных исследований грунтов со всеми прочностными характеристиками, рекомендациями по выбору защитных мероприятий от действия природных факторов при выявлении слабых мест;

 - плотность грунта (Б) и его частиц (Б_S), влажность (w), плотность сухого грунта (Б_d);

 - удельный вес грунта (і);

 - коэффициент пористости (e);

 - число пластичности (I_P) и показатель текучести (I_L) для глинистых грунтов;

 - угол внутреннего трения (Ж) и удельное сцепление (C) для дисперсных грунтов и скальных грунтов весьма низкой прочности;

 - модуль деформации грунта (E);

 - временное сопротивление при одноосном сжатии (R_c) для скальных грунтов (в водонасыщенном состоянии) и для глинистых грунтов при I_Ld0,25 (в природном состоянии);

 - условное сопротивление грунта (R_0) для дисперсных грунтов;

- гранулометрический состав грунтов;

- глубину промерзания и степень морозной пучинистости грунтов.

Определить физико-механические характеристики грунтов.

Доверительную вероятность расчетных значений характеристик грунтов следует установить (при расчетах по деформациям - 0,85 и по несущей способности - 0,95). 9. Отобрать пробы воды из каждого водоносного горизонта на агрессивность к бетону и арматуре железобетонных конструкций. Отобрать пробы грунта для определения агрессивности к бетону и стали.

Активная зона взаимодействия существующих сооружений с грунтовым массивом около 5 метров от подошвы фундамента.

При производстве инженерно-геологических изысканий вести фотофиксацию.

Выполнить геофизические исследования в объемах необходимых и достаточных для обоснования проектной документации с учетом требований действующих нормативных документов, в т.ч. микросейсморайонирование.

Прочие, необходимые для проектирования сведения: - местоположение территории предполагаемого строительства, ее рельеф, климатические и сейсмические условия;

 - инженерно-геологическое строение площадки строительства с описанием в стратиграфической последовательности напластований грунтов, формы залегания грунтовых образований, их размеров в плане и по глубине, возраста, происхождения и классификационных наименований грунтов и с указанием выделенных инженерно-геологических элементов;

 - наличие неблагоприятных геологических и инженерно-геологических процессов (карст, оползни, подтопление, наледи и возможность их появления после строительства, суффозия, горные подработки, температурные аномалии, и др.);

 - наличие специфических грунтов;

 - гидрогеологические условия площадки с указанием наличия, толщины и расположения водоносных горизонтов и режима подземных вод, отметок появившихся и установившихся уровней подземных вод, амплитуды их сезонных и многолетних колебаний, сведений о фильтрационных характеристиках грунтов, а также сведений о химическом составе подземных вод и их агрессивности по отношению к материалам подземных конструкций;

 - возможное изменение гидрогеологических условий и физико-механических свойств грунтов в процессе строительства и эксплуатации сооружения.

Составить и согласовать с Заказчиком программу инженерно-геологических изысканий

12

Инженерно-гидрометеорологические изыскания

12.1.

Цель проведения инженерно-гидрометеорологических изысканий

Получение полноценной достоверной информации об инженерно - гидрологических и климатических условиях площадки застройки и прогнозирование поведения в случае введения в эксплуатацию объекта проектирования

12.2.

Основные требования к результатам инженерно- гидрометеорологических изысканий для подготовки Документации

В составе гидрометеорологических изысканий произвести:

- рекогносцировочное обследование гидрометеорологических водных объектов на территориях планируемого изысканий для подготовки размещения объектов капитального строительства;

- выявление высоты высоких и других характерных уровней воды прошлых лет;

- выполнить камеральные работы с составлением технического отчета;

- маршрутные наблюдения с покомпонентным описанием природной среды ландшафтов в целом, состояния наземных и водных экосистем, источников и признаков техногенного загрязнения;

- сведения об экологической изученности района изысканий;

- оценка загрязненности подземных вод;

- оценка загрязненности поверхностных вод;

- оценка загрязненности почв естественного и техногенного происхождения и грунтов;

- оценка современного состояния воздушной среды (получение справочных материалов, включая: общие климатические характеристики и метеорологические характеристики, определяющие условия рассеивания загрязняющих веществ в атмосферном воздухе, фоновые концентрации загрязняющих веществ в атмосферном воздухе);

- исследование и оценка радиационной обстановки. Исследование и оценка вредных физических факторов (шум, вибрация и др.);

- исследование растительного покрова;

- исследование животного мира;

- получение справочной информации о наличии или отсутствии особо охраняемых природных территорий (ООПТ), водоохранных зон, объектов культурного наследия (памятники истории и культуры), патогенных захоронениях, о вхождении района проектирования в зоны водозаборов и курортов, наличии или отсутствии полезных ископаемых. Нанесение границ на топографический план;

- графические приложения выполнить в соответствии с требованиями п. 8.5 СП 47.13330.2012;

 - составить и согласовать с Заказчиком программу инженерно-экологических изысканий.

Объем указанных работ с учетом использования материалов гидрометеорологических наблюдений должен обеспечивать изучение гидрометеорологических условий территории планируемого строительства, включая опасные процессы и явления, и составление прогноза возможных изменений гидрометеорологических условий в результате взаимодействия с проектируемым объектом

13.

Инженерно-экологические изыскания

13.1.

Цель проведения инженерно - экологических изысканий

Получение материалов об экологическом состоянии природных сред участка проектирования и прогноза возможных изменений окружающей среды под влиянием техногенной нагрузки для экологического обоснования строительства и иной хозяйственной деятельности, обеспечения благоприятных условий жизни населения и предотвращения, снижения или ликвидации неблагоприятных воздействий на окружающую среду

13.2

Основные требования к результатам инженерно - экологических изысканий для подготовки Документации

Технический отчет об инженерно-­ гидрометеорологических изысканиях предоставить в составе:

 - пояснительной записки;

 - приложения к техническому отчету:

гидрометеорологическая изученность района проектирования; климатическая характеристика района; обеспеченные расходы выделенных водосборов вдоль ж.д. (0,33 %, 1 %, 10 %); расчет расходов и уровней, близко расположенных водотоков для проверки условия затопления (0.33 %, 1 %, 10 %);

 - графической части отчета:

схема водосбора; схема гидрометеорологической изученности; схема границ зоны затопления; кривые расходов, площадей и скоростей по расчетным морфостворам; кривые обеспеченности характерных расходов воды и других расчетных характеристик, профили морфостворов с нанесением ситуации, продольный профиль реки на участке морфостворов

Общая информация

14.

Дополнительная информация

Проведение инженерно-гидрометеорологических изысканий не требуется в связи с достаточной изученностью гидрометеорологического и аэрологического режимов района изысканий и отсутствием водных объектов в границах Территории.

Проведение инженерно-экологических изысканий не требуется в связи с отсутствием природных ресурсов на Территории, достаточной изученностью района изысканий и значительными изменениями в результате антропогенной деятельности в границах Территории
