Постановление Администрации г. Владивостока от 01.12.2021 N 4173 "О внесении изменений в постановление администрации города Владивостока от 23.08.2021 N 3336 "О подготовке документации по планировке территории в части разработки проекта планировки территории и проекта межевания территории в районе ул. Тюменская в городе Владивостоке"

01.12.2021

г. Владивосток

N 4173

N

п/п

Наименование разделов

Содержание

1.

Вид градостроительной документации

Документация по планировке территории (в составе проекта планировки и проекта межевания) в районе ул. Тюменская в городе Владивостоке (далее - Документация)

2.

Основание для выполнения работ

Генеральный план Владивостокского городского округа, утвержденный решением Думы города Владивостока от 15.09.2008 N 119, Правила землепользования и застройки на территории Владивостокского городского округа, утвержденные решением Думы города Владивостока от 07.04.2010 N 462

3.

Исполнитель

Инженерные изыскания и (или) отдельные их виды выполняются лицами, указанными в части 2 статьи 47 Градостроительного кодекса Российской Федерации

4.

Основная нормативная правовая и методическая база

1. Градостроительный кодекс Российской Федерации.

2. Земельный кодекс Российской Федерации.

3. Федеральный закон от 08.11.2007 N 257-ФЗ «Об автомобильных дорогах и о дорожной деятельности в Российской Федерации и о внесении изменений в отдельные законодательные акты Российской Федерации».

4. Постановление Правительства Российской Федерации от 31.03.2017 N 402 «Об утверждении Правил выполнения инженерных изысканий, необходимых для подготовки документации по планировке территории, перечня видов инженерных изысканий, необходимых для подготовки документации по планировке территории, и о внесении изменений в постановление Правительства Российской Федерации от 19 января 2006 г. N 20».

5. Приказ Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 25.04.2017 N 739/пр «Об утверждении требований к цифровым топографическим картам и цифровым топографическим планам, используемым при подготовке графической части документации по планировке территории».

6. СП 47.13330.2016 «СНиП 11-02-96. Инженерные изыскания для строительства. Основные положения».

7. СП 11-104-97 «Свод правил. Инженерно-геодезические изыскания для строительства».

8. СП 11-105-97 «Свод правил. Инженерно-геологические изыскания для строительства».

9. Действующие технические регламенты, санитарные правила и нормы, строительные нормы и правила, иные нормативные документы

5.

Виды изысканий

- Инженерно-геодезические изыскания;

- инженерно-геологические изыскания;

- инженерно-гидрометеорологические изыскания;

- инженерно-экологические изыскания

6.

Объект инженерных изысканий

Территория в районе ул. Тюменская в городе Владивостоке (далее - Территория). Площадь Территории всего - 4,3 га

7.

Границы территории проведения инженерных изысканий

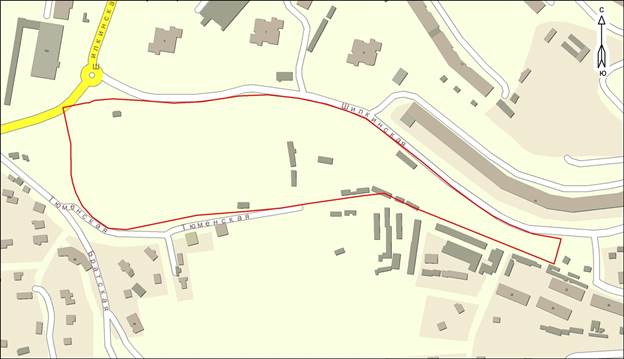

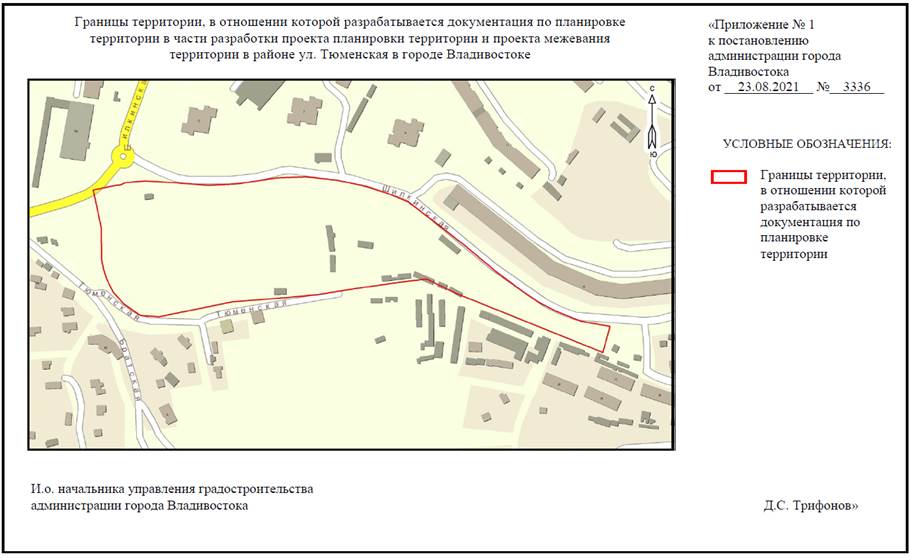

Границы территории проведения инженерных изысканий обозначены в приложении к настоящему заданию

8.

Описание планируемых к размещению объектов капитального строительства

Размещение объектов капитального строительства общественного и социального назначения

9.

Исходные данные

Сбор исходных данных, необходимых для выполнения инженерных изысканий в целях подготовки Документации, осуществляет исполнитель

10.

Инженерно-геодезические изыскания

10.1.

Цель проведения

инженерно-геодезических

изысканий

Получение актуальных инженерно-топографических планов, планов (схем) существующих подземных и надземных инженерных сооружений с их техническими характеристиками, фондовых материалов (топографических карт, данных дистанционного зондирования Земли, включая аэро- и космоснимки, ортофотопланы) в графической и/или цифровой форме предоставления информации, необходимых для подготовки Документации

10.2.

Основные требования к результатам инженерно-геодезических изысканий для подготовки Документации

Цифровой топографический план должен быть выполнен в масштабах 1:500 или 1:1000, создан в соответствии с системой координат, используемой для ведения Единого государственного реестра недвижимости, и содержать следующие элементы:

- наименования географических объектов;

- рельеф сухопутной части Территории с применением горизонталей, отметок высот характерных точек местности в государственной системе нормальных высот и условных знаков обрывов, скал, воронок, осыпей, оврагов, оползней, ледников и иных условных знаков;

- гидрография и гидротехнические сооружения;

- растительный покров и грунты (древесная, кустарниковая, травянистая растительность, пашни, болота, прочие земли (пески, каменистые россыпи, нарушенные земли и другие));

- подземные и надземные линейные объекты;

- объекты промышленной, социальной, транспортной инфраструктур и иные здания, строения, сооружения, не являющиеся линейными;

- границы населенных пунктов;

- границы поселений, городских округов;

- границы муниципальных районов;

- границы субъектов Российской Федерации;

- государственная граница Российской Федерации.

Работы произвести в системе координат МСК-25 и в Балтийской системе высот 1977 года.

Топографическую съемку ситуации и рельефа выполнить в масштабах 1:500 с сечением рельефа через 0,5 м под проектируемый съезд и кабельную линию в границах, указанных в приложении к техническому заданию.

При съемке указать координаты всех элементов путей с указанием радиусов и длины кривой, дать привязку к пикетажу главного пути центров стрелочных переводов, существующих опор контактной сети, релейных шкафов т светофоров, сигнальных точек, искусственных сооружений, переездов и т. п.

Выполнить съемку плана и профиля существующих путей с отметками основной площадки земляного полотна.

В границах съемки снять все подземные и наземные коммуникации с указанием назначения, числа и марок проводов и кабелей, с указанием адресов и телефонов владельцев и согласованием их места положения. Положение коммуникация в границах съемки должно быть согласовано с владельцами коммуникаций. В местах пересечения воздушных линий с проектируемой линией ВЛ-10 кВ выполнить съемку пересечений в одном пролете с указанием высоты подвеса и стрелы провеса проводов, количество изоляторов и схему армировки опор.

Выполнить нивелирование - элементов колодцев.

На съемку нанести все напольные объекты СЦБ и связи (ящики, муфты, сигналы с указанием их наименования), отметки верха и дна колодцев, земли у колодцев, отметки верха и низа труб, примыкающих к колодцам, - каналов и т.п.

По существующим коммуникациям указать глубину их залегания, дать их характеристику.

Съемку подземных и наземных коммуникаций выполнить в соответствии с СП 11-104-97 «Свод правил. Инженерно-геодезические изыскания для строительства».

Подготовить технический отчет, состоящий из текстовой (в том числе выводы и рекомендации по строительству) и графической частей, приложений.

Информацию в текстовой форме представить в форматах DOC, DOCX, TXT, RTF, XLS, XLSX и/или ODF. Информацию о векторном виде представить в формате DWG.

Объем указанных работ должен обеспечивать получение актуализированных топографических карт (планов) территории, на которой планируется размещение объектов капитального строительства.

Технический отчет по результатам инженерно-геологических изысканий должен быть выполнен в соответствии с подпунктом 6.2.2.3 пункта 6.2 раздела

6 СП 47.13330.2016 «СНиП 11-02-96. Инженерные изыскания для строительства. Основные положения»

11.

Инженерно-геологические изыскания

11.1.

Цель проведения

инженерно-геологических

изысканий

Получение материалов и данных об инженерно-геологических условиях Территории для выделения элементов планировочной структуры и установления границ земельных участков, на которых предполагается расположение объектов капитального строительства, включая линейные сооружения

11.2.

Категория сложности инженерно-геологических условий

II (средняя)

11.3.

Основные требования к результатам инженерно-геологических изысканий для подготовки Документации

Учесть в программе инженерно-геологических изысканий следующие виды работ:

Учесть в программе инженерных изысканий следующие виды работ:

- сбор и обработку материалов изысканий и исследований прошлых лет;

- дешифрирование аэро- и космических снимков, а также рекогносцировочные обследования;

- анализ сейсмичности и сейсмотектонических условий (сбор и анализ сведений о сейсмичности (каталогов и описаний землетрясений) и о сейсмотектонических условиях Территории);

- рекогносцировочное обследование Территории; инженерно-геологическую съемку масштаба 1:5000 (при необходимости);

- подготовку технического отчета, состоящего из текстовой (в т. ч. выводы и рекомендации по строительству) и графической частей, приложений;

- подготовку карты инженерно-геологического районирования Территории масштаба 1:5000;

- подготовку карты территорий, подверженных риску возникновения чрезвычайных ситуаций природного и техногенного характера, масштаба 1:5000.

Карты должны быть составлены на основе использования архивных и фондовых геологических, гидрогеологических, инженерно-геологических и других карт, а также результатов инженерно-геологических изысканий прошлых лет.

При недостаточности имеющихся материалов выполнить инженерно-геологическую съемку в масштабе 1:5000.

Все графические материалы должны быть созданы в соответствии с системой координат, используемой для ведения Единого государственного реестра недвижимости.

Объем указанных работ должен обеспечивать получение информации о характеристиках инженерно­-геологических условий Территории для принятия решений по ее использованию (определение планируемого размещения объектов) и оценки возможности воздействия на намечаемые объекты строительства опасных геологических и инженерно­-геологических процессов и явлений.

Работы произвести в системе координат МСК-25 и в Балтийской системе высот 1977 года.

Подготовить технический отчет, состоящий из текстовой (в т. ч. выводы и рекомендации по строительству) и графической частей, приложений. Информацию в текстовой форме представить в форматах DOC, DOCX, TXT, RTF, XLS, XLSX и/или ODF. Информацию о векторном виде представить в формате DWG.

Технический отчет по результатам инженерно-геологических изысканий должен быть выполнен в соответствии с подпунктом 6.2.2.3 пункта 6.2 раздела 6 СП 47.13330.2016 «СНиП 11-02-96. Инженерные изыскания для строительства. Основные положения»

12.

Инженерно-гидрометеорологические изыскания

12.1.

Цель проведения

инженерно- гидрометеорологических изысканий

Получение полноценной достоверной информации об гидрологических и климатических условиях площадки застройки и прогнозирование поведения в случае введения в эксплуатацию объекта проектирования

12.2.

Основные требования к результатам инженерно- гидрометеорологических изысканий для подготовки Документации

В составе инженерно-гидрометеорологических изысканий произвести:

- рекогносцировочное обследование гидрометеорологических водных объектов на территориях планируемого изысканий для подготовки размещения объектов капитального строительства;

- выявление высоты высоких и других характерных уровней воды прошлых лет;

- выполнить камеральные работы с составлением технического отчета.

Объем указанных работ с учетом использования материалов гидрометеорологических наблюдений должен обеспечивать изучение гидрометеорологических условий территории планируемого строительства, включая опасные процессы и явления, и составление прогноза возможных изменений гидрометеорологических условий в результате взаимодействия с проектируемым объектом

13.

Инженерно-экологические изыскания

13.1.

Цель проведения

инженерно- экологических изысканий

Получение материалов об экологическом состоянии природных сред участка проектирования и прогноза возможных изменений окружающей среды под влиянием техногенной нагрузки для экологического обоснования строительства и иной хозяйственной деятельности, обеспечения благоприятных условий жизни населения и предотвращения, снижения или ликвидации неблагоприятных воздействий на окружающую среду

13.2.

Основные требования к результатам инженерно- экологических изысканий для подготовки Документации

В рамках инженерно-экологических изысканий произвести:

- сбор информации о состоянии окружающей среды и экологических ограничениях природопользования;

- дешифрирование имеющихся аэро- и космоснимков;

- рекогносцировочное обследование территории с опробованием почв, поверхностных и подземных вод для установления фоновых характеристик состояния окружающей среды;

- лабораторные исследования отобранных проб. Состав работ определен нормативными документами и данным техническим заданием. Инженерно- экологические изыскания выполнить в объеме, необходимом для подготовки Документации
